Cầu Tưởng niệm Frederick Douglass mới (Mỹ)



       Chia sẻ một số thú vị về Cầu vòm 3 nhịp đang thi công ở Mỹ

     Cầu Tưởng niệm Frederick Douglass mới: Mang tên Frederick Douglass, là người Mỹ gốc Phi xuất thân nô lệ, là nhà cải cách xã hội, chính khách, nhà văn… lãnh đạo phong trào bãi nô. Cầu bắc qua sông Anacostia, nối Tây Nam và Đông Nam Washington DC.

     Một số điểm thú vị về thiết kế kiến trúc, kết cấu và biện pháp TCTC:

+ Kết cấu vòm: Vòm thép hai châm vòm ngàm xuống trụ, KHÔNG CÓ GIẰNG GIÓ, tất nhiên không dây (thanh) căng châm vòm

+ Cắt ngang vòm thép: Hình lục gics, các cạnh thay đổi liên tục, hài hòa từ chân lên đỉnh vòm (có thể là theo diễn biến nội lực mô men).

+ Đốt chân vòm là bê tông cốt thép, có cáp DUL (đường cáp chạy khá thú vị), có cả các bó ngoài căng tạm khi lắp các đốt vòm.

+ Biện pháp TCTC: Sử dụng cẩu trên hệ nổi để lắp đặt vòm, dầm…



     CHI TIẾT KẾT CẤU VÀ TỔ CHỨC THI CÔNG

     Cầu vòm ba nhịp, tổng chiều dài là 440,6m, với nhịp chính 164,6m và hai nhịp biên là 138m. Mặt cầu 8 làn xe (ba làn với một làn bổ sung trong tương lai ở mỗi hướng) và bộ hành ở mỗi bên. Chiều rộng cầu 37,3m…

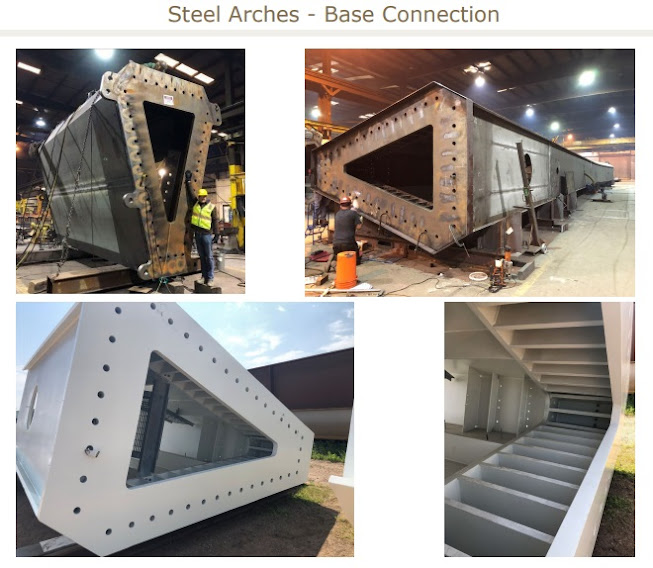

     Các vòm dùng vật liệu thép, hình hộp lục giác, kích thước thay đổi liên tục và đặc biệt không có giằng ngang (giằng gió) giữa hai vòm trái-phải, không thanh (dây) căng. Vòm liên kết Ngàm với bệ trụ qua đốt chân vòm là bê tông cốt thép dự ứng lực. Tiết diện (cắt ngang) vòm thép thay đổi hài hòa từ chân lên đến đỉnh vòm.

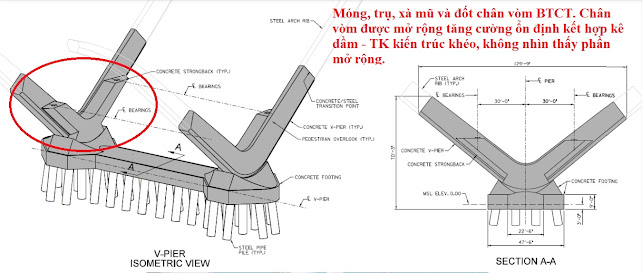

     Móng trụ, mố là cọc ống thép D1,5m, dài 32m, khoảng 7-8m đỉnh cọc có bê tông cốt thép. Cọc đóng xiên và đứng, Mỗi trụ có 36 cọc.

     Dầm dọc, ngang bằng thép, gồm: 5 dầm dọc trong đó có 2 dầm dọc chủ hai bên cao xấp xỉ 1,9m, 3 dầm dọc phụ ở khoảng trong. Các Dầm ngang có chiều cao ở vị trí giữa là 1,8 m. Bản mặt cầu là bê tông đúc sẵn và đổ tại chỗ tại các vị trí trên dầm dọc, ngang.

    Hiện trạng: Hợp long vòm vào 15/8/2020, đang lắp dầm dọc, ngang. Dự kiến khánh thành cuối năm 2021.
